美国陶氏膜LC LE-4040反渗透膜更换
美国陶氏膜LC LE-4040大型商用，低能耗四英寸膜元件，采用陶氏公司为低能耗应用开发的技术，能够在给水水质差、运行压力低条件下工作。

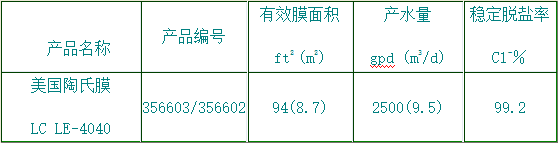

产品规格
LC LE-4040 356603/356602 94(8.7) 2500(9.5) 99.2
1. 产水量和脱盐率是基于测试条件：2000ppm NaCl，125psi(8.6MPa)，25ºC，pH=8，15%回收率。
2 单只元件的产水量可能有变化，但不会低于上述表值的15％。
3. 产品更新换代后，产品规范有可能变化。
运行极限值
膜片的类型………………………………………………………….聚酰胺复合膜
最高运行温度……………………………………………………….45oC(113oF)
最高运行压力……………………………………………………….600psi (41bar)
最大压差 ………………………………………………………….15psi(1.0bar)
连续运行pH范围a…………………………………………………2－11
短时清洗pH范围(30分钟)b………………………………………1－13
最大给水流量……………………………………………………….16gpm(3.6m3/h)
最大给水污染指数SDI15……………………………………………..5
最大给水浊度……………………………………………………….1NTU
游离氯容忍量c………………………………………………………< 0.1ppm
a.当pH>10时，连续运行的最高温度为35ºC(95ºF)；
b.请参阅文件号609-23010的清洗导则；
c.在某些条件下，进水含有游离氯和其它氧化剂会引起严重的膜破坏，由于氧化破坏不属于产品质保条款范围，FilmTec推荐在膜前的预处理中除去残余游离氯，请参阅技术资料609-22010以获得更多帮助。
b.请参阅文件号609-23010的清洗导则；
c.在某些条件下，进水含有游离氯和其它氧化剂会引起严重的膜破坏，由于氧化破坏不属于产品质保条款范围，FilmTec推荐在膜前的预处理中除去残余游离氯，请参阅技术资料609-22010以获得更多帮助。

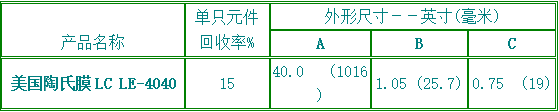

1. 回收率指产品水流量除以给水流量的百分比值。1英寸＝25.4毫米
2. 设计多元件系统时请参考FilmTec的设计指南，并根据给水类型遵循相应的回收率限值。
3. 该元件配公称内径4英寸的压力容器。
重要信息
为了防止给水流量过大或水力冲击而破坏膜元件，正确启动反渗透系统十分重要。遵循正确的启动程序可保证系统的运行参数符合设计规范，进而使系统出水水质和导电度达到要求。在RO系统开始启动之前，应该完成系统预处理调试、元件填装、仪表校准及其他系统检测等工作。请参考应用技术文献“6-2节系统操作管理”以获取更多信息。
操作指南
为了避免膜元件的损坏，在启动、停机、清洗或其他过程中，应避免压力或流量发生急剧的变化。在启动过程中，我们建议按照下述方法从停止状态逐渐过渡到运行状态：
膜元件进水应逐渐升压，升压到正常运行状态的时间应不少于30-60秒。
进水流速也应逐渐增加，流速增加到规定值的时间应不少于15-20秒。
系统启动后第1小时内的产品水应该放掉不要。
通用信息
膜元件一旦浸湿，即应始终保持湿润。
如果不严格遵守技术公告中的设计导则和运行极限值，有限质量保证将失效。
在系统停机、运输、贮存期间，为了防止微生物滋长，我们建议将膜元件浸没于保存液中。标准的保存液含1.5%(重量)的亚硫酸氢钠(食品级)。
元件至少需使用6小时后方可用甲醛消毒杀菌。如果在6小时内使用甲醛，可能导致通量损失。
该膜对氯(次氯酸盐)的短期攻击有一定抵抗力，但连续接触会破坏膜，故而应避免。
客户应全面负责不兼容的化学药品和润滑剂对元件产生的影响。使用不兼容的药品将使有限质量保证失效。
注意事项：始终避免产品水侧产生背压。
上一篇：如何用反渗透设备进行海水淡化
下一篇：更换反渗透膜需要注意哪些事项
